|
|
|
 |
| |
是单组分有机无机杂化

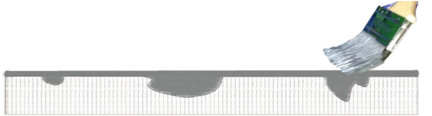

其特性是可涂在生锈金属的表面，当它涂覆在金属或水泥表面时，除了会外，还会立刻到所有的中，涂层在干固的过程中，不但会空隙中的，同时自身也会产生膨胀，，进而一层非常坚硬密实的，将金属或水泥表面完全保护起来。 |
| |
|
1、单组分涂料：不需要配比、不需要搅拌、即开即用、 无施工期限制。
2、涂料配套方式简单：底、中、面 "三合一"。
3、底材处理简单：涂装时表面处理仅需以高压水将油污或已呈剥离的旧漆及鳞片状之锈蚀部份冲洗干净，待表面完全干燥后即可涂装。

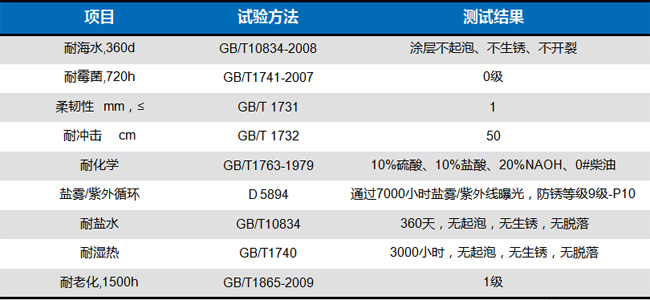

1、微锈表面附着力10Mpa。
2、喷砂除锈表面附着力20Mpa。

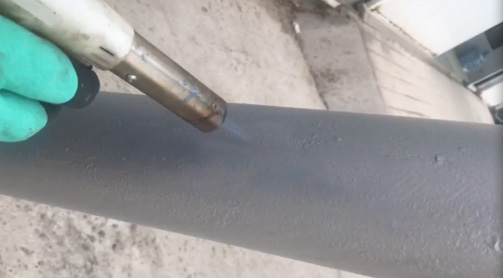

3、85℃时高温附着力10Mpa。
4、耐盐雾前后，附着力保持率≥80%。
刷涂HYLT001-超级防腐涂料(良涂壹号)固化后，涂层强度最高可达47MPa（≈6800psi压强）
涂层固化三周后，强度可达84MPa（≈12000psi压强）

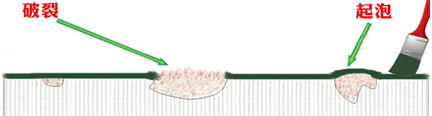

一般传统的防锈涂层只能承受4-6MPa（600-800psi压强），超过这个压强涂层就会起泡导致破裂，外在空气就会进入。
|
 |
| 良涂壹号超级防腐涂料的强度可以达到47MPa（≈6800psi压强），任何残留锈蚀所产生的气体都不会导致它从基底表面脱落，因此不会产生一般传统的防锈涂层之弊病，避免反复的涂刷。 |
 |

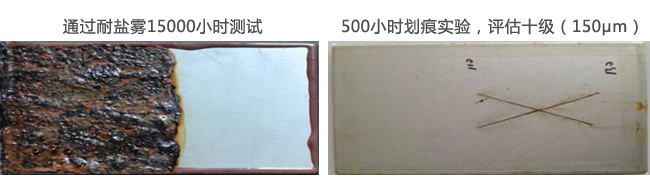

最高可达15000小时。
HYLT001-超级防腐涂料(良涂壹号)涂层无起泡、无开裂、无脱落。
无溶剂环氧涂层出现起泡。 |
 |
|
 |
良涂壹号 每循环1000次的磨耗量=18mg，耐磨性能是普通涂层的5倍以上。
（普通防腐涂料每循环1000次的磨耗量=100mg）
底材处理：Sa2.0 涂层厚度：150±10μm 1.5V，60℃，48h。
良涂壹号 剥离半径为5mm。
普通环氧防腐涂料超过了8mm。
|
 |
| |
|
|
| |
|

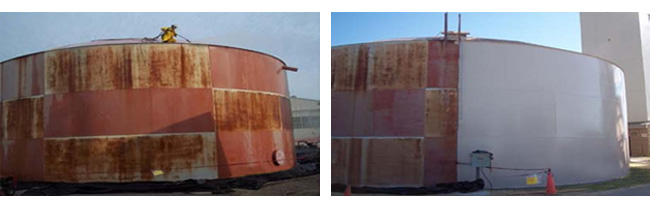

易操作
